Kabel CCS for energilagringsbatteripakker

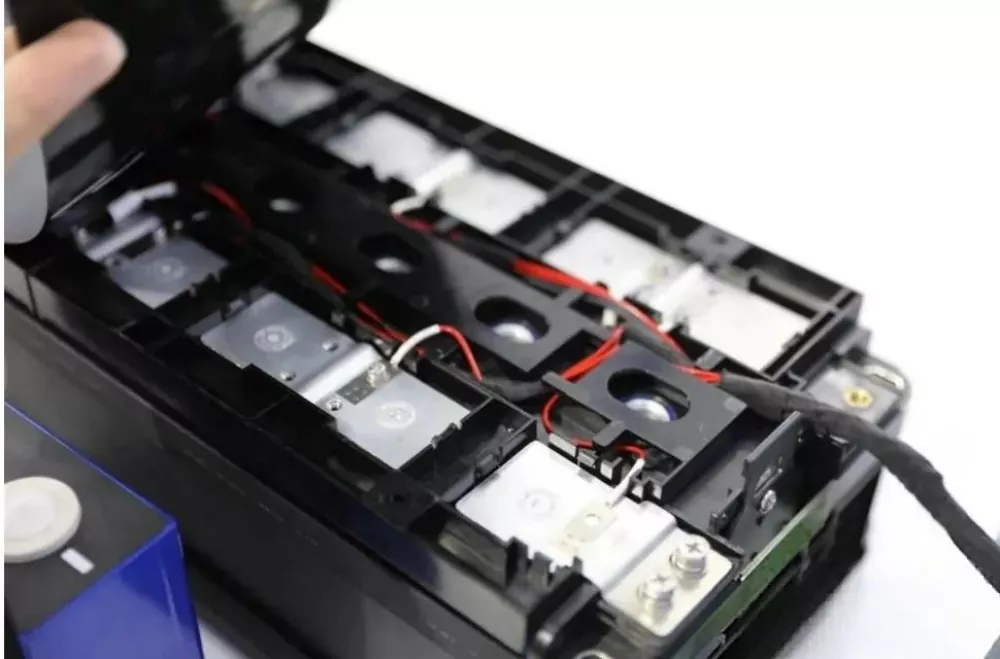

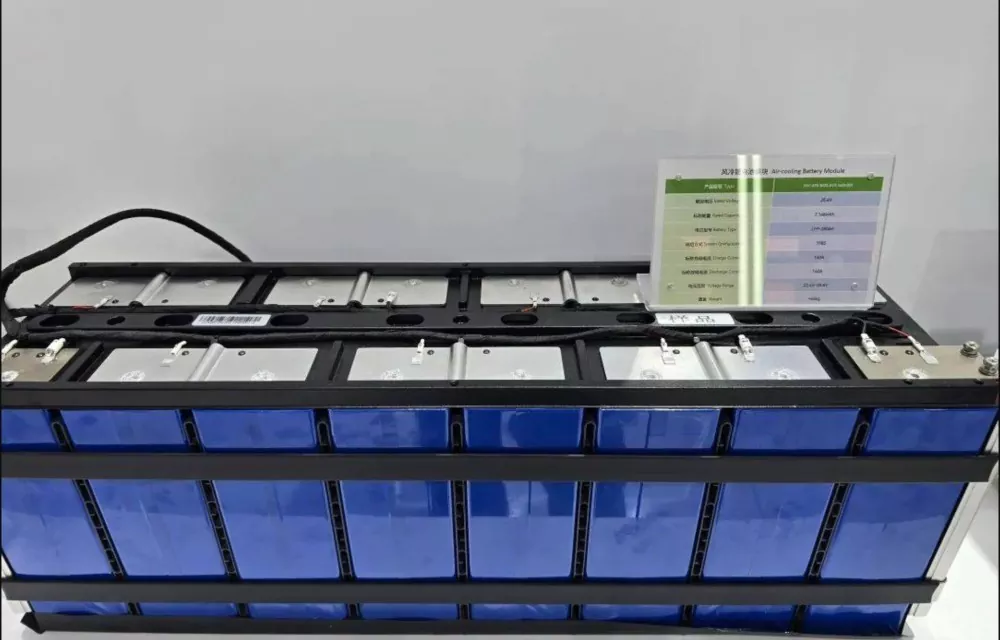

Cable CCS for energilagringsbatteripakker er en batteritilkoblings- og styringskomponent som integrerer tradisjonelle ledningsnett (ledninger, terminaler, kontakter) med samleskinner, plastkonstruksjonsdeler, temperatursensorer og andre elementer i en enkelt enhet. I motsetning til CCS basert på Flexible Printed Circuit (FPC), beholder den den klassiske kabelstammestrukturen og oppgraderer systematisk tidligere spredte og uorganiserte sensorseler gjennom modulær og integrert design. Som det "strukturerte nevrale nettverket" til Battery Management System (BMS), er det ansvarlig for pålitelig å samle spennings- og temperatursignaler fra hver enkelt celle, og fungerer som en kritisk grunnleggende modul for batterisikkerhetsovervåking, tilstandsvurdering og ytelsesoptimalisering i stasjonære energilagringssystemer.

Kjernestruktur og funksjoner

1. Modulær integrert design:

Spredte uavhengige spenningssamplingskabler og temperatursensorledninger er integrert i ordnede seleenheter via kontakter og terminaler. Disse er forhåndsmontert med kobber/aluminium samleskinner (som bærer celleserie/parallellkoblinger) og isolerende plastbraketter (isolasjonsplater) for å danne en komplett modul. Denne designen transformerer fundamentalt den tradisjonelle monteringsmodusen med "først legge spredte ledninger, deretter feste terminaler," og skaper standardiserte funksjonelle enheter skreddersydd for storskala energilagringsinstallasjoner.

2. Stabil og pålitelig tilkoblingsarkitektur:

Forbindelser mellom samleskinner og celleterminaler bruker vanligvis prosesser med høy pålitelighet som lasersveising.

Elektriske forbindelser mellom ledningsnettet og følerpunktene på samleskinnene oppnås gjennom krymping, sveising eller integrering i koblinger, noe som sikrer en robust struktur og unngår risikoen for at individuelle ledninger løsner.

3. Tilpasningsevne til automatisering:

Mens tradisjonelle spredte kabler er avhengige av manuell montering, når de er integrert i en CCS-modul, muliggjør dens vanlige form og definerte grensesnitt tilpasning til høyere grader av automatiserte monteringsprosesser, som robotplassering og installasjon – avgjørende for produksjon av høyvolum energilagring.

4. Fleksibilitet i tekniske veier:

Kabel CCS er en viktig gren innen CCS-teknologiutvikling. Basert på designkrav, kan den også kombineres med andre tekniske veier som FPC eller PCBA (Printed Circuit Board Assembly) for å danne hybride integrerte løsninger, for eksempel "Cable + Isolating Plate" eller "FPC + Vacuum Forming / Cable", som oppfyller ulike kostnader, ytelse og romlige krav for forskjellige energilagringsapplikasjoner.

Fordeler

1. Høy produksjons- og monteringseffektivitet: Å integrere dusinvis eller hundrevis av spredte monteringspunkter i installasjonen av noen få modulære komponenter forenkler produksjonsprosessen for store energilagringsbatterier betydelig.

2. Tilkoblingspålitelighet og konsistent kvalitet: Kjernesveising og koblinger i modulen fullføres før sluttmontering, noe som reduserer komplekse operasjoner inne i batteripakken og reduserer den totale omarbeidingshastigheten på pakken forårsaket av dårlig sveising eller montering på stedet. Standardisert produksjon sikrer produktkonsistens på tvers av høyvolumsimplementeringer.

3. Ordnet struktur og plassoptimalisering: Integrert design tar opp problemer som rotete ruting av tradisjonelle seler og potensiell interferens/slitasje med andre komponenter. Kabler er pent sikret innenfor plastbraketter, noe som tydeliggjør layout og forbedrer intern pakkeplassutnyttelse og vedlikeholdsvennlighet – avgjørende for storskala energilagringssystemer som krever periodisk vedlikehold.

4. Kostnads- og forsyningskjedemodenhet: Basert på veletablerte prosesser for bil- og industriledningsnett, er forsyningskjeden moden, og råvarekostnadene er relativt gjennomsiktige. For energilagringsprosjekter som prioriterer bankbarhet og utprøvd teknologi, representerer dette et robust og lavrisikovalg sammenlignet med nyere FPC-baserte tilnærminger.

5. Forbedret beskyttelse og sikkerhet: Modulære plastkonstruksjonsdeler gir enhetlig isolasjonsbeskyttelse og mekanisk fiksering for kabler og koblingspunkter, forbedrer vibrasjons- og slagfasthet, og letter overholdelse av strenge sikkerhetskrav som flammehemming (UL94 V-0) og høyspentisolasjon.

Søknader

Dette produktet representerer en velprøvd, pålitelig oppgraderingsvei fra tradisjonelle spredte ledninger til integrerte løsninger innen energilagringsbatteripakker, primært brukt i:

1. Energilagringssystemer i nytteskala: For store batteriinstallasjoner som krever robuste, brukbare forbindelser med bevist langsiktig pålitelighet.

2. Kommersiell og industriell (C&I) energilagring: Hvor kostnadseffektivitet og enkelt vedlikehold prioriteres sammen med pålitelig ytelse.

3. Energilagringsskap for boliger: Bruksområder som drar nytte av forenklet installasjon og feltservicebare tilkoblinger.

Vårt oppdrag

Vi forstår dypt balanseutfordringene mellom effektivitet, pålitelighet og kostnader i energilagringsindustrien. Vår Cable CCS-løsning, bygget på moden industriell ledningsnettteknologi og forbedret gjennom modulær integrasjon, tilbyr en robust og velprøvd produktbane for energilagringsapplikasjoner. Vi leverer ikke bare høykvalitetsmoduler som er i samsvar med relevante industristandarder, men har også dyptgående servicekapasiteter som omfatter strukturell design, kabelledningsteknikk, automatisert monteringsintegrasjon og omfattende testing og validering. Vi er forpliktet til å hjelpe kunder med å transformere komplekse, arbeidskrevende kabelmonteringsprosesser til strømlinjeformede, pålitelige modulære installasjoner – noe som øker produksjonseffektiviteten og langsiktig systempålitelighet betydelig. Med vår dype erfaring innen både bilindustri og stasjonære energilagringsapplikasjoner, er vi din pålitelige partner for batteripakkedesign og produksjon, enten det er for pilotprosjekter eller utplasseringer i gigawatt-skala.

Vanlige spørsmål

1. Hva er fordelene med Chengshi Cable CCS-løsninger?

Chengshi Cable CCS tilbyr fleksibel modulær design, høy ledningsevne, pålitelig isolasjon og kostnadseffektiv produksjon, noe som sikrer stabil ytelse og enkel installasjon for ESS-applikasjoner.

2. Kan du tilby skreddersydde Cable CCS-løsninger?

Ja, som en produsent og leverandør i Kina, tilbyr Chengshi fullt tilpassede kabel-CCS-design basert på spenning, strøm, layout og prosjektkrav.

3. Hvilke materialer brukes i Cable CCS-systemene dine?

Vi bruker høykvalitets kobber- eller aluminiumsledere, presisjonsisolasjonsmaterialer og holdbare belegg for å sikre sikkerhet, ledningsevne og lang levetid.

4. Hvilke applikasjoner er egnet for Cable CCS?

Våre Cable CCS-løsninger er mye brukt i energilagringssystemer (ESS), litiumbatteripakker, fornybar energilagring og industrielle kraftsystemer.

5. Hvordan sikrer du produktkvalitet?

Chengshi følger strenge kvalitetskontrollprosesser, inkludert elektrisk testing, isolasjonsverifisering og holdbarhetstesting for å møte internasjonale standarder.

6. Hva er din produksjonskapasitet og ledetid?

Med modne produksjonsprosesser og skalerbare produksjonslinjer sikrer vi stabil forsyning og rask levering for bulkordrer.
