En omfattende analyse av FPC Flash Plating Process

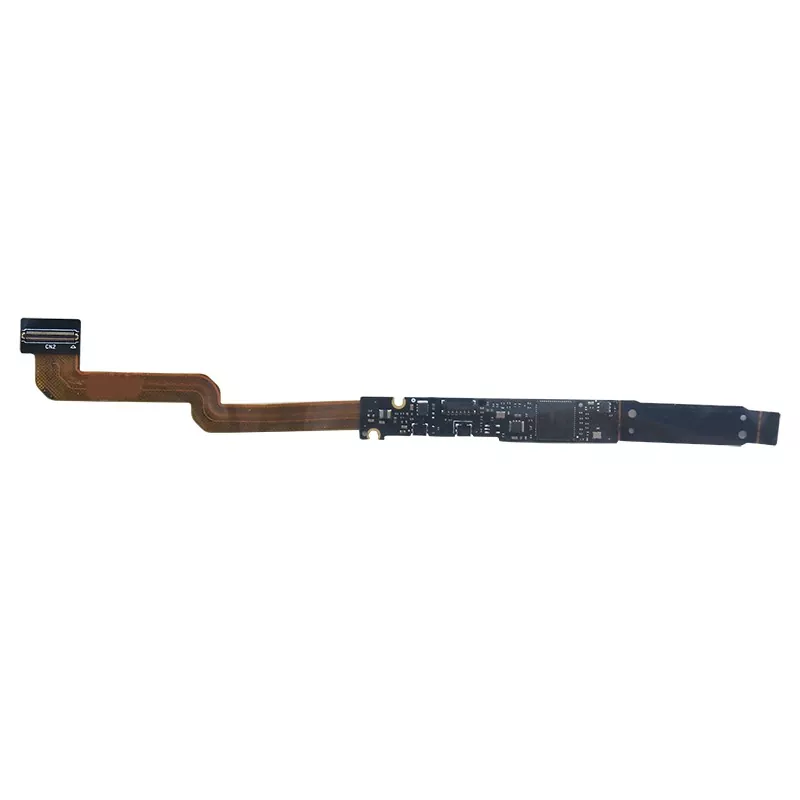

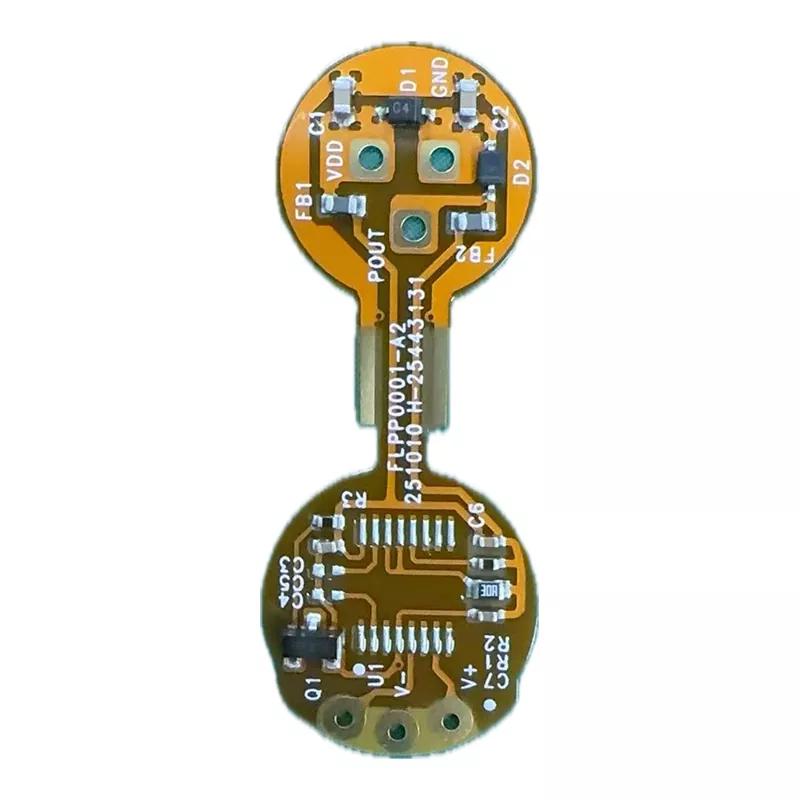

Fleksible kretskort (FPC) er en uunnværlig komponent i moderne elektroniske enheter, allestedsnærværende fra sammenleggbare smarttelefonskjermer til presisjonsprober i medisinsk utstyr. Flash-plating er en kjerneproduksjonsprosess som muliggjør høy ytelse og høy pålitelighet i FPC-er.

Prosessoversikt: Den komplette reisen fra boring til kobberbelegg

Flash-beleggingsprosessen i FPC-produksjon er en serie med presise operasjoner. Hele prosessen begynner med boring, og skaper veier for kretsforbindelser på det fleksible underlaget. Deretter kommer kobberpletteringsprosessen, hvor et tynt lag kobber avsettes kjemisk på hullveggene, og etablerer et ledende fundament for påfølgende galvanisering.

Kjernen i flash-pletteringsprosessen ligger i ordet "flash", som krever at et kritisk pletteringslag skal fullføres innen bare 3 minutter. Dette tynne og jevne kobberlaget er grunnlaget for etterfølgende bearbeiding. Etterpå begynner tørrfilmlamineringstrinnet, og dekker brettoverflaten med en lysfølsom film for å forberede dannelsen av kretsmønsteret.

Eksponerings- og utviklingsstadiene bestemmer den nøyaktige formen på kretsen. Gjennom lett og kjemisk behandling fjernes uønsket tørr film, og eksponerer områdene som krever sekundær kobberbelegg. Den siste sekundære kobberbelegget fortykker kretsen til den nødvendige funksjonelle tykkelsen, og sikrer stabil og pålitelig strømoverføring.

Hvert trinn er som en omhyggelig koreografert dans; selv et lite avvik kan føre til funksjonsfeil på hele kretskortet. Dette kravet til presisjon er grunnen til at FPC-produksjon er kjent som "elektronikkindustriens presisjonskunst."

Nøkkelteknologi: Spesialbehandling av bøyeområder

I FPC-produksjon er håndtering av bøyeområder en av de mest utfordrende aspektene. For å sikre påliteligheten til kretskortet ved gjentatt bøyning, er kobberbelegg ikke tillatt i bøyeområdene. Dette er en av de grunnleggende forskjellene mellom FPC og rigid PCB-produksjon.

Bøyeområdet er "skjøten" til FPC. Hvis dette området også var kobberbelagt, ville den økte kobberfolietykkelsen redusere materialets fleksibilitet. Over tid vil gjentatt bøyning føre til utmattelsessprekker i kobberlaget, noe som påvirker produktets levetid alvorlig.

I faktisk produksjon er de upletterte bøyeflatene litt større enn de rene limåpningene. Dette er for å hindre at kobberbeleggsløsningen trenger inn i bøyeområdene. Denne "reserverte plass"-designen sikrer at kretsfunksjonaliteten ikke påvirkes samtidig som den maksimerer beskyttelsen av bøyeområdets fleksibilitet.

Behandlingen av leddene er like avgjørende. Produksjonsspesifikasjoner krever eksplisitt at skjøter ikke er plassert i delamineringsområder og må ha en bølget design. Denne designen sprer effektivt stress, og forhindrer leddbrudd forårsaket av stresskonsentrasjon.

Se for deg en smarttelefons sammenleggbare skjerm, utsatt for dusinvis, til og med hundrevis, av bøyninger daglig. Det er den perfekte utførelsen av disse prosessdetaljene som sikrer at enheten ikke vil svikte på grunn av FPC-feil under langvarig bruk.

Nøyaktig kontroll: Doble krav til tid og areal Ordet "blits" i navnet på blitzbeleggprosessen gjenspeiler hastighetskravet for dette trinnet. Bransjestandarder fastsetter klart at flash-plating må fullføres innen 3 minutter. Dette er ikke en vilkårlig tidsinnstilling, men snarere den optimale løsningen hentet fra omfattende eksperimentering og faktisk produksjonserfaring.

For kort tid resulterer i utilstrekkelig kobberavsetning, og gir ikke tilstrekkelig ledende base for påfølgende prosesser; for lang tid kan føre til ujevne kobberlag, noe som resulterer i grove korn og utilstrekkelig vedheft. Det 3-minutters tidsvinduet oppnår en perfekt balanse mellom effektivitet og kvalitet.

Det sekundære kobberpletteringstrinnet har et annet fokus. Her må kobberbeleggsarealet spesifiseres nøyaktig. Dette kravet, tilsynelatende enkelt, relaterer seg faktisk til flere aspekter som produktkvalitetskontroll, kostnadsstyring og sporbarhet.

Kobberbeleggsområdet påvirker direkte motstanden og strømføringsevnen til sluttproduktet. Nøyaktig kontroll av området betyr presis kontroll av kretsytelsen, som er en av de viktigste forskjellene mellom high-end FPC-er og vanlige produkter.

Fra et kostnadsperspektiv er kobber en av de viktigste materialkostnadene i FPC-produksjon. Nøyaktig kontroll av kobberbeleggområdet kan unngå unødvendig materialavfall, noe som kan gi betydelige kostnadsbesparelser i masseproduksjon. Enda viktigere er at arealdata gir grunnlag for kvalitetssporing; Når et produktproblem oppstår, kan det raskt spores tilbake til spesifikke prosessparametere.

Kvalitetssikring: Flerlagskontroll sikrer null feil

Påliteligheten til FPC-er begynner med hver eneste detalj av prosessdesignet. I tillegg til spesialbehandling av bøyeområder og skjøter, implementeres flere lag med kvalitetskontrolltiltak gjennom hele prosessen.

I tørrfilmlamineringsstadiet etter flashplettering påvirker jevnheten av filmtykkelsen direkte eksponerings- og fremkallingseffektene. Moderne produksjonslinjer er vanligvis utstyrt med online overvåkingssystemer for å måle filmtykkelse i sanntid og automatisk justere prosessparametere for å sikre konsistens.

Presisjonen til eksponeringstrinnet bestemmer klarheten til kretsmønsteret. Avanserte eksponeringsmaskiner bruker direkte laseravbildningsteknologi, som muliggjør produksjon av linjebredder og avstander mindre enn 10 mikrometer, og oppfyller designkravene til dagens FPC-er med høy tetthet.

Kvalitetskontroll i det sekundære kobberpletteringstrinnet er spesielt kritisk. Foruten områdekontroll, krever kobberlagtykkelse, ensartethet og krystallstruktur streng overvåking. Moderne elektropletteringslinjer er vanligvis utstyrt med røntgentykkelsesmålere og elektrokjemiske analysatorer for å overvåke pletteringskvaliteten i sanntid.

Disse flerlags kvalitetskontrolltiltakene sikrer at sluttproduktet oppfyller de strenge kravene på ulike felt, fra forbrukerelektronikk til bilelektronikk og medisinsk utstyr. I bilapplikasjoner kan det hende at FPC-er må tåle temperaturvariasjoner fra -40°C til 125°C; i medisinsk utstyr må langsiktig stabilitet og biokompatibilitet garanteres.

Flash-pletteringsprosessen er som kunsten å "tegne" kretser på et fleksibelt underlag; hvert trinn legemliggjør ingeniørers streben etter en balanse mellom presisjon og fleksibilitet. Med fremveksten av bærbare enheter, fleksible skjermer og mikromedisinsk utstyr, vil FPC-produksjonsprosesser fortsette å utvikle seg mot større presisjon, fleksibilitet og pålitelighet, og bli en usynlig kobling som forbinder fremtidens elektroniske verden.
